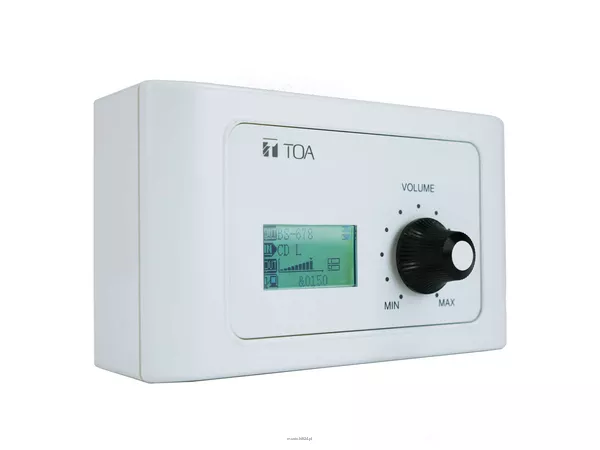

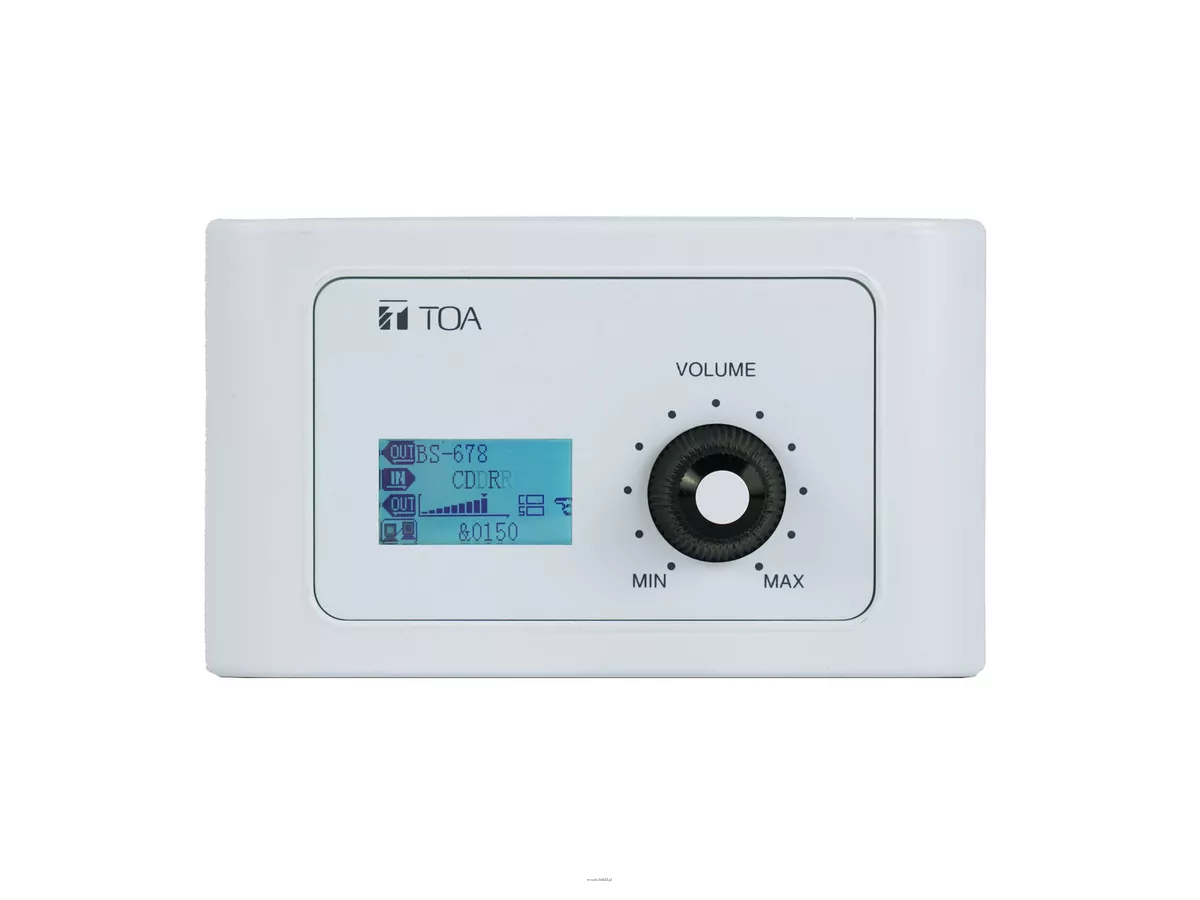

M-802RC. Panel zdalnego sterowania


Panel zdalnego sterowania audio M-802RC zaprojektowany do wyłącznego użytku z M-8080D z dwoma wyjściami audio oraz potencjometrem regulacji głośności.

Trasowanie sygnału wejścia/wyjścia
Regulacja głośności
Bezpośrednie zasilanie przez kabel sieciowy
2 wyjścia analogowe
Ekran LCD z wyświetlaczem poziomu wyjściowego
RD port wejściowy do połączenia z M-8080D
RD port LINK do połączenia daisy chain
Długość kabla CAT5e 100m

M-802RC – Panel zdalnego sterowania z wyjściem audio

Zasilanie: 24 V DC
Pasmo przenoszenia: 20 Hz – 20 kHz
Częstotliwość próbkowania: 48 kHz / 24 bity
Zniekształcenia THD: < 0,01%
S/N: 105 dB (A-weighted)
Przesłuch: 79 dB

Temperatura pracy: 0°C – 40°C
Wymiary: 147 × 86 × 65 mm (W × H × D)
Waga: 0,3 kg
Obudowa: Poliwęglan i ABS, biały (RAL 9016 lub odpowiednik)

Funkcje sterowania:

Regulacja głośności (potencjometr)
Przełączanie trasowania
Wskaźniki:

Wyświetlacz LCD: ID, poziom głośności, status komunikacji
Złącza:

RD IN (RJ45): transmisja i odbiór danych audio (AES3) i sterujących (do M-8080D, M-804EX, M-800RC/T)
Wyjścia liniowe 1–2: 0 dBV, 1,8 kΩ, max 20 dBu (7,75 V), elektronicznie zbalansowane (3-pinowe złącze śrubowe x2)

Zastosowanie

System cyfrowej matrycy miksującej M-8080D ( opcja)

Jeden system, który zarządza wszystkim

System cyfrowej matrycy miksującej M-8080D to kompleksowe rozwiązanie do zarządzania muzyką, komunikatami głosowymi, dyskusjami oraz wielostrefową dystrybucją dźwięku w zastosowaniach komercyjnych.

Łatwy we wdrożeniu i obsłudze, M-8080D oferuje zaawansowane przetwarzanie sygnału w przystępnej cenie. W projektach opartych na platformach DSP często wymagane jest ograniczone minimum wejść i wyjść — M-8080Dzapewnia szeroki wybór konfiguracji I/O, co czyni go uniwersalnym rozwiązaniem do różnorodnych zastosowań.

M-8080D został zaprojektowany z myślą o użytkownikach bez specjalistycznej wiedzy technicznej. Stała architektura systemu umożliwia szybką konfigurację i intuicyjną obsługę.
Przejrzysty interfejs graficzny (GUI) przypomina klasyczny układ sprzętowy, co pozwala na szybkie programowanie i sprawną implementację sprzętową.

M-8080D to cyfrowy mikser audio 8x8 dedykowany do aplikacji muzyki, dystrybucji dźwięku oraz systemów wielostrefowych. .
Posiada funkcje DSP: EQ, Compressor, Ducker, priorytety itp. W skład serii M-8080D wchodzą również panele sterowania, wyniesione moduły wejścia/wyjścia audio, oraz mikrofon wywoławczy. Proste w montażu i obsłudze..
Może być zamontowane w rack (wymiar 1U).

8 analogowych wejść i 8 wyjść audio

4 cyfrowe wejścia i 4 wyjścia audio

Funkcje DSP: EQ, Compressor, Delay i inne

Prosta i szybka obsługa

Intuicyjne GUI na PC

Możliwość wykorzystania zdalnych sterowników

Przykład zastosowania / Hotel

Prosty system dystrybucji i obsługi wielostrefowego dźwięku

Hotel to coś więcej niż tylko pokój z łóżkiem – to przestrzeń, w której spotykają się wysoka jakość obsługi i zmysłowe doświadczenia. W takim miejscu „obsługa” to nie tylko puste hasło, ale kluczowy element codziennej pracy całego personelu.

Projektowanie nagłośnienia w hotelu wymaga uwzględnienia wielu aspektów: nienachalne, ale klimatyczne tło muzyczne, wyraźne i zrozumiałe komunikaty głosowe, a także prosta w obsłudze technologia eventowa, którą można łatwo dostosować do różnych potrzeb.

System M-8080D przetwarza indywidualnie 6 stref oraz 8 torów sygnału audio.
Moduł M-822IO umożliwia lokalne podłączenie mikrofonu lub sygnału liniowego – z bezpośrednią obsługą przez użytkownika w danej strefie.
Z kolei z poziomu recepcji, za pomocą panelu dotykowego M-800RCT, można zarządzać komunikatami głosowymi i regulować głośność w każdej strefie osobno.

Przykład zastosowania / Siłownia

Elastyczne zarządzanie dźwiękiem

Niezależnie od tego, czy chodzi o trening cardio na bieżni, ćwiczenia siłowe na maszynach, dynamiczne zajęcia fitness, czy relaks w saunie – istotną częścią całego doświadczenia jest również to, jak odbierany jest dźwięk przez klientów. Każda strefa ma swoje własne wymagania i jest nagłośniona w inny sposób.

Czy to energetyczne bity, czy relaksacyjne dźwięki – różnymi strefami można wygodnie sterować z poziomu recepcji lub baru. Jedynie mikrofon wykorzystywany podczas zajęć obsługiwany jest bezpośrednio przez instruktora – prosto i intuicyjnie, dokładnie tak, jak tego wymaga sytuacja.

Głośność oraz „presety” (ustawienia wstępne) mogą być sterowane z lobby za pomocą dotykowego panelu sterującego M-800RCT.
W salach aerobiku instruktorzy mogą odtwarzać dedykowaną muzykę z odtwarzacza podłączonego do wejścia/wyjścia modułu M-822IO, a regulacja głośności odbywa się za pomocą indywidualnego kontrolera M-800RC.

Przykład zastosowania / Restauracja / Bar

Szybka i wygodna kontrola głośności dla obsługi

Chcesz odtwarzać Sinatrę przy barze, Taylor Swift na patio, a Elvisa Costello przy wejściu? Dzięki opcjonalnym panelom zdalnego sterowania możesz wygodnie zarządzać playlistą i głośnością w czterech niezależnych strefach.

W mniejszych restauracjach kluczowe jest, aby poziom muzyki w tle stanowił jedynie delikatne tło i nie dominował nad atmosferą – w przeciwnym razie trudno będzie stworzyć przyjemne otoczenie. Muzyka jest jak sól w zupie: nie powinna być wyczuwalna, ale jej brak od razu byłby zauważalny.

System M-8080D obsługuje 4 analogowe wyjścia, które przypisane są do czterech oddzielnych stref. Głośnością można sterować bezpośrednio z miksera lub za pomocą paneli zdalnego sterowania.

Dodatkowe dwa wyjścia liniowe dostarczane są z panelu M-802RC, podłączonego cyfrowo do M-8080D. Zasilają one strefę baru, gdzie zamiast panelu M-802RC można zastosować moduł M-822IO z wejściami/wyjściami – idealny do występów DJ-a lub sesji karaoke.

Przykład zastosowania / Centrum handlowe

Mikrofon do ogłoszeń – M-800RM
Sterowanie do 12 niezależnych stref za pomocą jednego M-8080D

Centrum handlowe skupia wiele różnych sklepów, oferując klientom szeroką gamę produktów i usług. W idealnym przypadku wszystkie codzienne sprawunki można załatwić podczas jednej wizyty.

Aby odwiedzający czuli się komfortowo, niezbędne jest odpowiednie dopasowanie muzyki tła oraz ogólnej atmosfery do charakteru poszczególnych stref czy grup produktów. To właśnie takie detale wpływają na samopoczucie klientów – ludzie chętniej przebywają w miejscach, w których czują się dobrze.

Jeśli chcesz, aby zakupy w Twoim centrum były przyjemnością, a nie obowiązkiem – dobrze zaprojektowany system nagłośnienia będzie niezbędnym elementem.

System może być obsługiwany centralnie – np. z poziomu recepcji lub punktu obsługi klienta – i umożliwia zarówno nadawanie komunikatów na żywo (np. bieżące informacje, wezwania), jak i odtwarzanie nagrań (informacje, ostrzeżenia, komunikaty o zamknięciu itd.).

Procesor M-8080D zasila 2 x 4 analogowe wejścia wzmacniaczy. Każdy wzmacniacz obsługuje 4 niezależne linie głośników o wysokiej impedancji, które transmitują program muzyczny (BGM), komunikaty głosowe i nagrane ogłoszenia w oddzielnych strefach.

Dla jeszcze większej liczby stref dostępne są dodatkowe 2 wyjścia OUT poprzez zastosowanie modułu M-822IO.

Przykład zastosowania / Sklep detaliczny

Prosta instalacja z kontrolą nastroju dźwięku

Aby uzyskać czysty i wyrazisty dźwięk w przestrzeni handlowej, warto zainstalować system wielokanałowy, a w razie potrzeby – uzupełnić go o dodatkowy wzmacniacz mocy.

Dzięki szerokiemu wyborowi głośników możemy precyzyjnie dostosować system do specyfiki danego wnętrza i oczekiwań użytkownika.

Głośność w czterech strefach można regulować indywidualnie – zarówno z biura, jak i bezpośrednio z punktu obsługi, przy wykorzystaniu sygnału stereo lub mono.

Wolne wyjście karty dźwiękowej komputera można podłączyć do procesora M-8080D, aby odtwarzać muzykę, komunikaty głosowe lub reklamy.
Ten sam komputer może również służyć do konfiguracji i edycji ustawień M-8080D.

M-800RM umożliwia prowadzenie komunikatów na żywo do sklepu, magazynu czy biura.
