NX-100S Adapter sieci audio

Sieciowy adapter audio NX-100S może przesyłać w czasie rzeczywistym wysokiej jakości sygnały audio i dane sterujące, takie jak wejściowe dane sterujące, przez sieci IP, takie jak LAN lub Internet.
Jest to szczególnie przydatne podczas przesyłania sygnałów audio do odległych lokalizacji, ponieważ korzystanie z Internetu pozwala obniżyć koszty bieżące niż korzystanie z dedykowanych łączy. Za pomocą opcjonalnego wspornika do montażu w stojaku można go zamontować w standardowym stojaku EIA

• Adapter sieci audio do przesyłania sygnałów audio i sterujących przez sieć LAN
• Transmisja do 64 NX-100S jednocześnie
• Umożliwia zdecentralizowaną instalację systemu VX-2000

Sieciowy audio codec jest adresowalny przez IP i konwertować dźwięk analogowy (na poziomie mikrofonowym lub liniowym) na standardowe pakiety IP w celu przesyłania przez sieć opartą na protokole IP, obejmującą obszar lokalny, obszar rozległy i Internet. Urządzenie umożliwia jednoczesne przesyłanie dźwięku i zwarć stykowych. Urządzenie obsługuje trzy tryby jakości dźwięku i ma zmienną częstotliwość próbkowania oraz szerokość pasma audio z minimalnym opóźnieniem/opóźnieniem wynoszącym 20 ms. Dostępnych jest wiele trybów korekcji błędów, aby zaradzić potencjalnej utracie pakietów w środowiskach o dużym natężeniu ruchu sieciowego.

Interfejs sieciowy to 10BASE-T/100BASE-TX, automatyczna negocjacja i wykorzystanie protokołów sieciowych TCP/IP, UDP, HTTP i RTP. Wejście audio powinno być symetryczne, izolowane transformatorowo, przełączalne MIC/LINE (-58 dBV do 0 dBV, 2k omów) z regulacją głośności i wtykowym złączem śrubowym. Wyjście audio jest symetryczne, izolowane transformatorowo (0 dBV, 600 omów), z wtykowym złączem śrubowym. Dane techniczne obejmują pasmo przenoszenia od 50 do 14 kHz i zniekształcenia poniżej 0,3% (1 kHz, częstotliwość próbkowania 32 kHz).

Urządzenie umożliwia transmisję typu unicast do maksymalnie 4 jednoczesnych jednostek/lokalizacji przez sieć LAN/WAN/Internet oraz transmisję typu multicast do maksymalnie 64 jednoczesnych jednostek/lokalizacji przez sieć LAN/WAN. Urządzenie zawiera oprogramowanie oparte na języku Java do konfiguracji, obsługi i zarządzania z dostępem chronionym hasłem. Urządzenie zawieraa wbudowany serwer sieciowy do sterowania i monitorowania z dowolnego komputera podłączonego do sieci z dostępem chronionym hasłem.

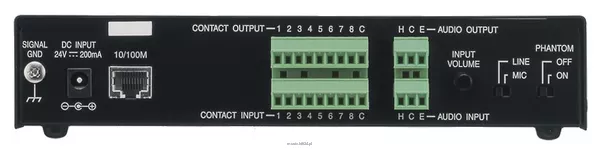

Wejścia sterujące obejmują 8 kanałów, wejście beznapięciowe ze stykiem zwiernym, napięcie rozwarcia: 12 VDC, prąd zwarcia: 10 mA z wtykowym złączem śrubowym. Wejścia sterujące będą indywidualnie programowalne w celu inicjowania i kończenia zapisanych transmisji bez potrzeby stosowania dedykowanego sprzętu komputerowego lub innego sprzętu sterującego. Każda jednostka powinna mieć dwadzieścia programowalnych ustawień dystrybucji. Wyjścia sterujące obejmują 8 kanałów, wyjście z otwartym kolektorem, napięcie wytrzymywane: 30 VDC, prąd sterujący: maks. 50 mA. z wtykowym złączem śrubowym. Dostępny będzie regulowany czas opóźnienia wyłączenia styków.

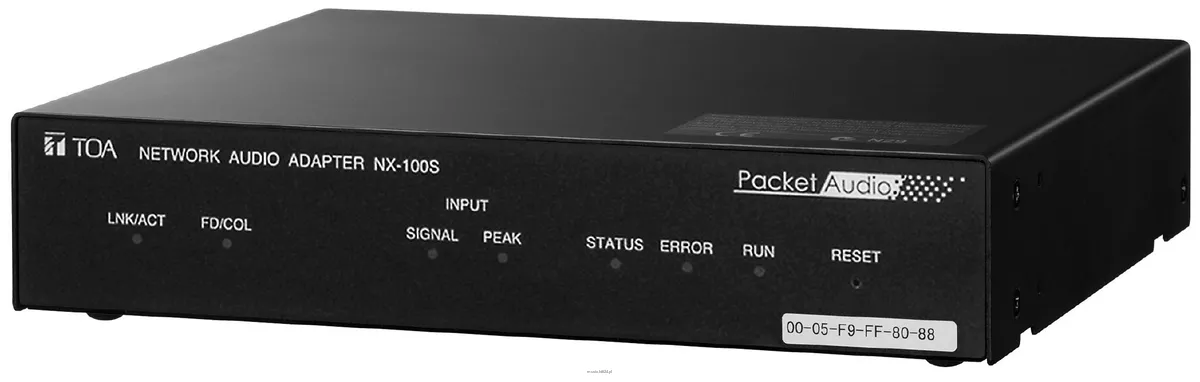

Panel przedni zawiera wskaźniki LED Link/Active, Full-Duplex/Collision, Signal, Peak, Status, Error, Run oraz przycisk Reset. Oprogramowanie układowe powinno być typu FLASH i być aktualizowane z dowolnego komputera sieciowego. Wymagania dotyczące zasilania to zasilacz sieciowy (opcjonalny) z wyjściem 24 VDC o poborze prądu 200 mA. Wykończeniem jest czarna blacha stalowa, 30% połysk. Wymiary (szer. x wys. x gł.) wynoszą 210 x 46 x 188 mm (8,27 cala x 1,81 cala x 7,4 cala), a waga wynosi 1,2 kg.
