TOA SV-200MA Moduł monitorowania stanu do wzmacniaczy systemowych serii V-2000

  • 1 575,00 zł
  • Płatność przelewem, eRaty Santander Consumer Bank, Leasing
  • Sprawdź raty

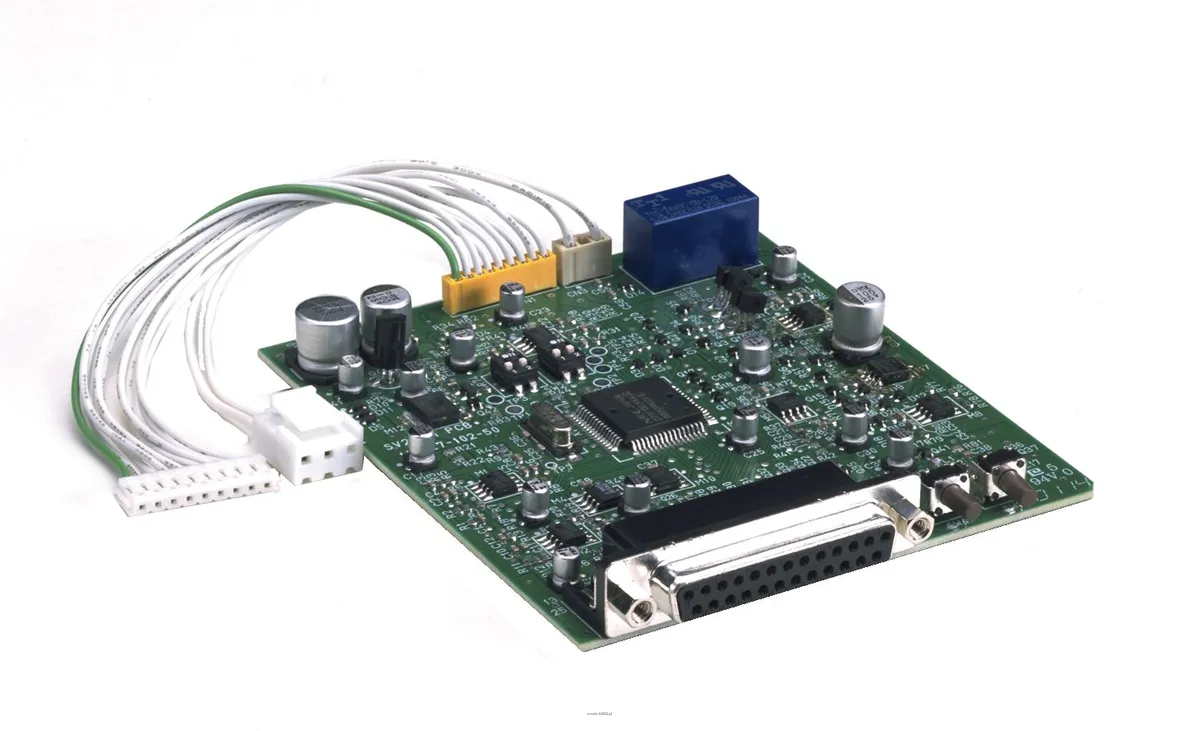

SV-200MA Płytka PCB monitorująca


SV-200MA jest modułem zaprojektowanym do wbudowania we wzmacniacze VM-2120/2240, pozwala na monitorowanie poszczególnych linii głośnikowych i wzmacniacza mocy.



  • Do systemu VM-2000
  • Nadzór nad wzmacniaczem mocy
  • Nadzór nad impedancją linii głośnikowych
  • Możliwość wyboru okresu kontroli 10-60 minut.
  • Wyjścia sterujące dla statusu każdej linii i wzmacniacza
  • Wejścia sterujące dla wyłączenia każdego wyjścia głośnikowego
  • Przycisk inicjalizacji i kontroli (impedancja)




Specyfikacje:



Kompatybilne z modelami
VM-2000

Zasilanie
24 V DC undefined

Pobór prądu
120 mA

120 mA

Wejścia sterujące
Monitorowanie linii głośnikowej, inicjalizacja impedancji. Styk bezpotencjałowy, napięcie rozwarcia: mniej niż 3,3 VDC, prąd zwarcia: mniej niż 1 mA

Wyjścia sterujące
Dla każdej linii głośnikowej: zwarcie, przerwa; usterka wzmacniacza; doziemienie; inicjalizacja w toku; błąd inicjalizacji. Otwarty kolektor: napięcie dopuszczalne: 30 VDC, prąd sterujący: mniej niż 10 mA

Wejście / wyjście
Dla każdej strefy: stan strefy (wyjście), dezaktywacja strefy (wejście); stan obejścia regulatora (wyjście), dezaktywacja (wejście), stan zewnętrznego wejścia SP (wyjście), dezaktywacja (wejście). Wejścia: wejście sterujące beznapięciowe, napięcie rozwarcia 24 VDC, prąd maks. 60 mA. Wyjścia: otwarty kolektor, napięcie dopuszczalne 24 VDC, prąd maks. 20 mA

Złącze
25-pinowy terminal Sub-D, żeński. Zestaw kabli do połączeń wewnątrz VX-2000.

Pobór prądu
120 mA

120 mA

Zakres temperatury pracy
0 - 50°C

Wymiary
90 x 20.6 x 157 mm (W x H x D)
