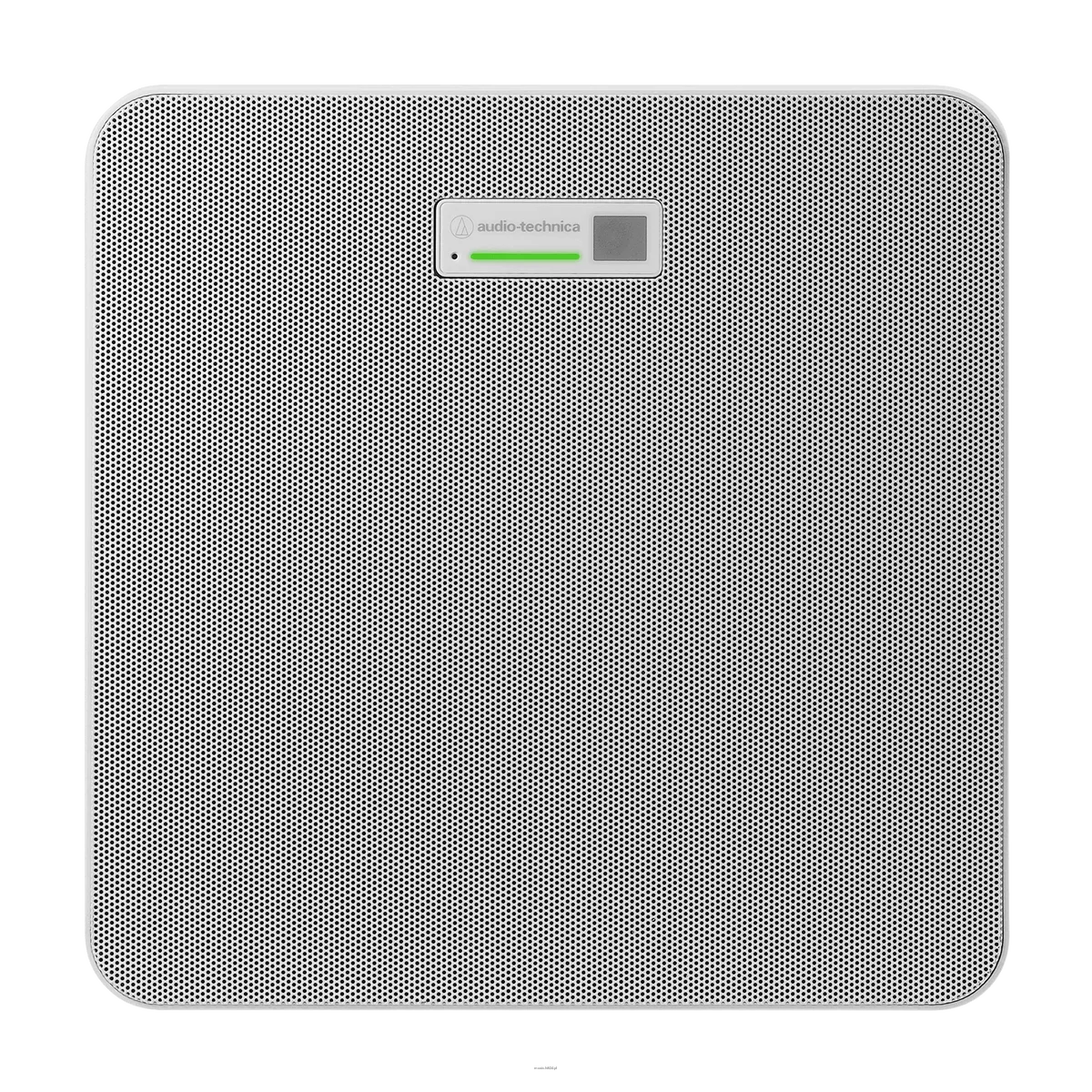

ATND1061DAN matrycowy mikrofon sufitowy

Matrycowy mikrofon sufitowy ATND1061 jest idealnym rozwiązaniem do sal konferencyjnych, sal zarządu oraz dużych i małych sal spotkań. Mikrofon może być używany pojedynczo lub w zestawach (w większych przestrzeniach konferencyjnych), aby uchwycić każdą osobę mówiącą w pomieszczeniu, z czystym, naturalnym dźwiękiem, który redukuje rozpraszające dźwięki otoczenia. Najnowocześniejszy profesjonalny produkt w znanej obudowie (mniej więcej wielkości bezprzewodowego punktu dostępowego), ATND1061 jest łatwy w instalacji, konfiguracji i obsłudze.

Cechy:

• Matrycowy kierunkowy mikrofon sufitowy ATND1061 jest idealnym rozwiązaniem do sal konferencyjnych, sal zarządu oraz dużych i małych sal spotkań
• Potężny wbudowany procesor DSP: automatyczny miks, eliminacja echa akustycznego, redukcja szumów, automatyczna kontrola wzmocnienia i 4-pasmowy korektor EQ
• Przyjazne dla użytkownika oprogramowanie Digital Microphone Manager łatwo konfiguruje ustawienia pojedynczego lub wielu mikrofonów ATND1061
• Sześć indywidualnych kanałów wyjściowych z możliwością zdefiniowania przez użytkownika do 32 stref odbioru mikrofonu zapewnia elastyczność w zakresie różnych rozmiarów pomieszczeń i typów spotkań
• Kanał wyjściowy 1 może być skonfigurowany z maksymalnie 16 zdefiniowanymi przez użytkownika strefami pokrycia, aby zapewnić pokrycie niepriorytetowych lub nieplanowanych uczestników
• Kanały wyjściowe 2-6 można skonfigurować z maksymalnie 16 zdefiniowanymi przez użytkownika strefami priorytetowymi, aby zapewnić priorytetowe odbieranie uczestników znajdujących się w znanych lokalizacjach
• Opatentowana technologia wykrywania aktywności głosowej (VAD) umożliwia mikrofonowi odróżnienie głosu od niepożądanych dźwięków, takich jak szuranie papieru.
• W oprogramowaniu można ustawić strefy wykluczenia, aby uniknąć znanych źródeł niepożądanego hałasu (takich jak systemy wentylacyjne)
• Dwa porty sieciowe z trybami Single Cable i Split do przesyłania danych audio Dante i danych sterowania mikrofonem razem lub osobno przez kabel kategorii (ATND1061DAN)
• Montaż podtynkowy lub na powierzchni sufitu podwieszanego lub twardego, lub w otwartych przestrzeniach architektonicznych przy użyciu uchwytu VESA
• Zgodność z UL 2043 do instalacji w przestrzeniach plenum
• W zestawie mostek do płyt, okablowanie zabezpieczające oraz osprzęt i akcesoria montażowe
• Białe wykończenie o niskim współczynniku odbicia światła pasuje do płyt sufitowych w większości środowisk
• Zasilanie przez sieć PoE

Co jest w pudełku?

• Mikrofon
• Adapter do montażu powierzchniowego
• Śruba (M4 × 50 mm) × 4
• Adapter do montażu podtynkowego
• Pokrywa do montażu podtynkowego
• Śruba (M4 × 10 mm) × 12
• Pokrywa otworu
• Nakrętka × 4
• Tuleja zatrzaskowa × 2
• Płytka łącząca A × 2
• Płytka łącząca B × 2
• Płytka łącząca C × 4
• Kabel antywstrząsowy
• Opaska zaciskowa
• Safety belt / Pas bezpieczeństwa
• Złącze Euroblock × 3
• Szablon montażowy
• Skrócona instrukcja obsługi

Konfiguracja pomieszczenia, stref i inne ustawienia są obsługiwane za pomocą przyjaznej dla użytkownika aplikacji Digital Microphone Manager. ATND1061 posiada sześć indywidualnych kanałów wyjściowych, które łącznie mogą być skonfigurowane z maksymalnie 32 zdefiniowanymi przez użytkownika strefami odbioru mikrofonu, zapewniając elastyczność w zakresie obsługi szerokiej gamy rozmiarów pomieszczeń i typów spotkań.

Opatentowana technologia wykrywania aktywności głosowej (VAD) umożliwia mikrofonowi odróżnienie głosu od niepożądanych dźwięków, takich jak szelest papieru. W przypadku integracji bez zewnętrznego cyfrowego przetwarzania sygnału (DSP), ATND1061 oferuje potężny wbudowany procesor DSP, w tym automatyczne miksowanie, eliminację echa akustycznego (AEC), redukcję szumów, automatyczną kontrolę wzmocnienia (AGC) i 4-pasmowy korektor.

Strefy pokrycia

Kanał wyjściowy 1 można skonfigurować z 16 zdefiniowanymi przez użytkownika strefami pokrycia, w których uczestnik spotkania może siedzieć lub poruszać się podczas mówienia. Wiązka będzie podążać i skupiać się na głosie osoby mówiącej, minimalizując hałas w pomieszczeniu. Jednocześnie może być otwarta tylko jedna z 16 stref pokrycia, przy czym mikrofon automatycznie wybiera strefę o najsilniejszym sygnale zidentyfikowanym jako mowa. Strefy pokrycia mogą być pomocne w wychwytywaniu niepriorytetowych lub nieplanowanych uczestników.

Strefy priorytetowe

Kanały wyjściowe 2–6 można skonfigurować z 16 zdefiniowanymi przez użytkownika strefami priorytetowymi. Strefy priorytetowe zapewniają uczestnikom znajdującym się w tych strefach, niezależnie od tego, czy siedzą, czy poruszają się, pierwszeństwo w stosunku do uczestników znajdujących się w strefach pokrycia. (Strefy priorytetowe można definiować również w obrębie istniejącej strefy pokrycia). W danym momencie może być otwartych maksymalnie pięć Stref priorytetowych, przy czym każda otwarta strefa wybiera najsilniejszy sygnał zidentyfikowany jako mowa. Strefy priorytetowe mogą być pomocne w zapewnieniu priorytetu dla znanych lokalizacji uczestników w pomieszczeniu.

We wszystkich kanałach wyjściowych prostopadłe 80-stopniowe wiązki mikrofonu są w stanie skupić się na określonym punkcie w przestrzeni, zapobiegając zbieraniu niepożądanych szumów.

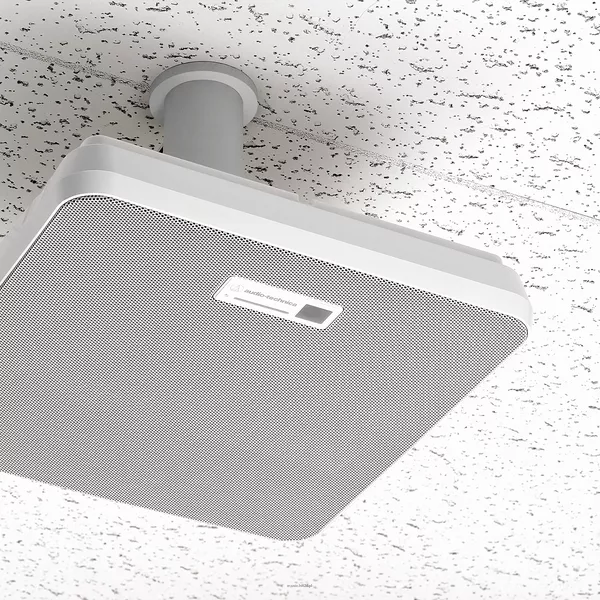

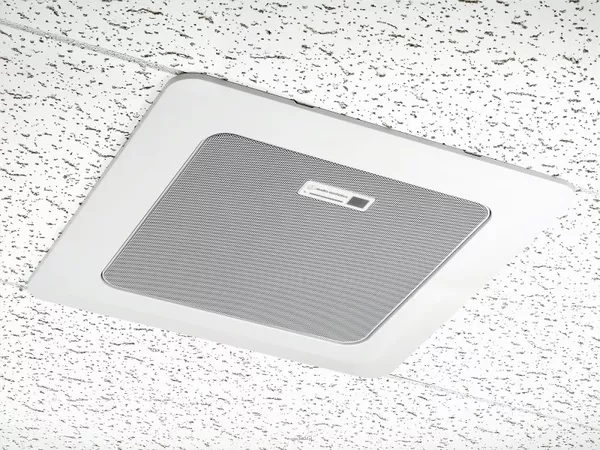

ATND1061 może być montowany podtynkowo lub natynkowo w suficie podwieszanym lub twardym, lub w otwartych przestrzeniach architektonicznych za pomocą standardowego uchwytu VESA. ATND1061 jest zgodny z UL 2043 do instalacji w przestrzeniach plenum. W zestawie znajdują się wszystkie uchwyty, okablowanie zabezpieczające, osprzęt montażowy i akcesoria.

W zestawie znajduje się również pilot na podczerwień, który umożliwia użytkownikom szybkie wyciszenie mikrofonu, gdy funkcja wyciszenia nie jest dostępna w danej konfiguracji pomieszczenia. Pilota na podczerwień można również używać do przywoływania ustawień wstępnych lub włączania i wyłączania trybu oszczędzania energii.

ATND1061DAN z obsługą Dante posiada dwa porty sieciowe, które można skonfigurować tak, aby dopasować się do dowolnych wymagań instalacyjnych.

W trybie "Single Cable Mode", dane audio Dante i dane sterujące mikrofonem są przesyłane razem przez pojedynczy standardowy kabel kategorii. W trybie "Split Mode", dane audio Dante i dane sterujące mikrofonem są przesyłane oddzielnie przez dwa kable kategorii.

Dostępne są wtyczki do popularnych systemów sterowania.

Opcje montażu

• Montaż płaski
• Montaż powierzchniowy
• Montaż z uchwytem VESA

Włączanie lub wyłączanie źródeł dźwięku

Obsługa wiązek i stref

Każdy mikrofon obsługuje maksymalnie 6 jednoczesnych wiązek, jak określono poniżej:

• Jedna wiązka obejmuje do 16 stref pokrycia
• Pięć jednoczesnych wiązek pokryje do 16 stref priorytetowych
• Nieograniczona liczba stref wykluczenia

Specyfikacje:

Mikrofon:

Szerokość wiązki
90 stopni

Wzór polaryzacji
Wzór wiązki

Pasmo przenoszenia
60 Hz do 18 000 Hz

Maksymalny wejściowy poziom dźwięku
102 dB SPL

Czułość
-8 dBFS (1 kHz, 94 dB SPL)

Zakres dynamiki
89 dB (A-ważony)

Stosunek sygnału do szumu
61,5 dB (A-ważony)

Szumy własne
25 dB SPL (A-ważony)

Dźwięk analogowy:

Pasmo przenoszenia
20 Hz do 20 kHz (+1,0/-2,0 dB)

Zakres dynamiki
100 dB (A-ważony)

Stosunek sygnału do szumu
80 dB (A-ważony)

Headroom
20 dB

Szum resztkowy
-75,8 dBu (A-ważony)

THD
.

Wejście analogowe
MIC Maximum: -30 dBu MIC Unity: -50 dBu LINE Maximum: +12,2 dBu LINE Unity: -10 dBV, przełączalne

Wyjście analogowe
OUTPUT Maximum: +19,2 dBu OUTPUT Unity: +4 dBu/-10 dBV/-33 dBV, przełączalne

Specyfikacja ogólna – kształtowanie wiązki:

Wymagane zasilanie
PoE (IEEE 802.3af klasa 0)

Pobór mocy maks.
7 W

Zakres temperatur roboczych
0°C do 40°C (32°F do 104°F)

Zakres wilgotności roboczej
25% do 85% (bez kondensacji)

Wymiary
227,5 mm (9,0”) × 227,5 mm (9,0”) × 30 mm (1,2”) szer. × głęb. × wys.

Waga
1250g (44 uncje)

Sieć Dante
1 Gb/s

Sterowanie IP
100 Mb/s

Dźwięk cyfrowy
Częstotliwość próbkowania: 48 kHz Głębia bitowa: 24 bity

Latencja
Mikrofon (CH1 do CH6): 47 msec Mikrofon (Auto Mix CH): 79 msec Dante: Min. 250 usec, Max. 5 msec

Złącze I/O
Sieć/Dante: RJ-45 Wejście analogowe: Euroblock 3 pin Wyjście analogowe: Euroblock 3 pin GPI: Euroblock 3 pin

Zasilanie Phantom
Wejście analogowe 12 V
