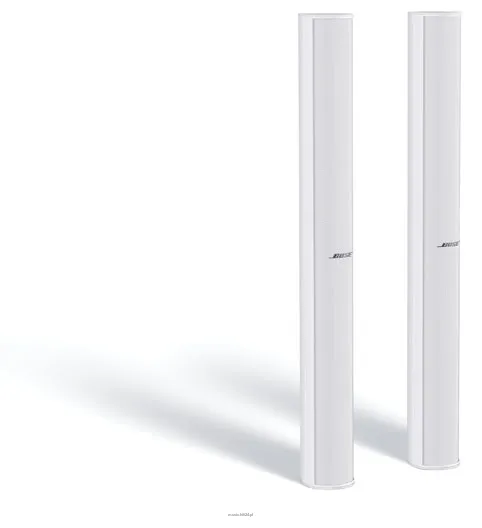

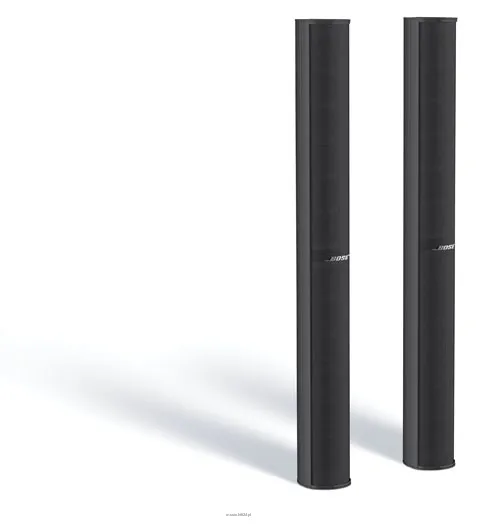

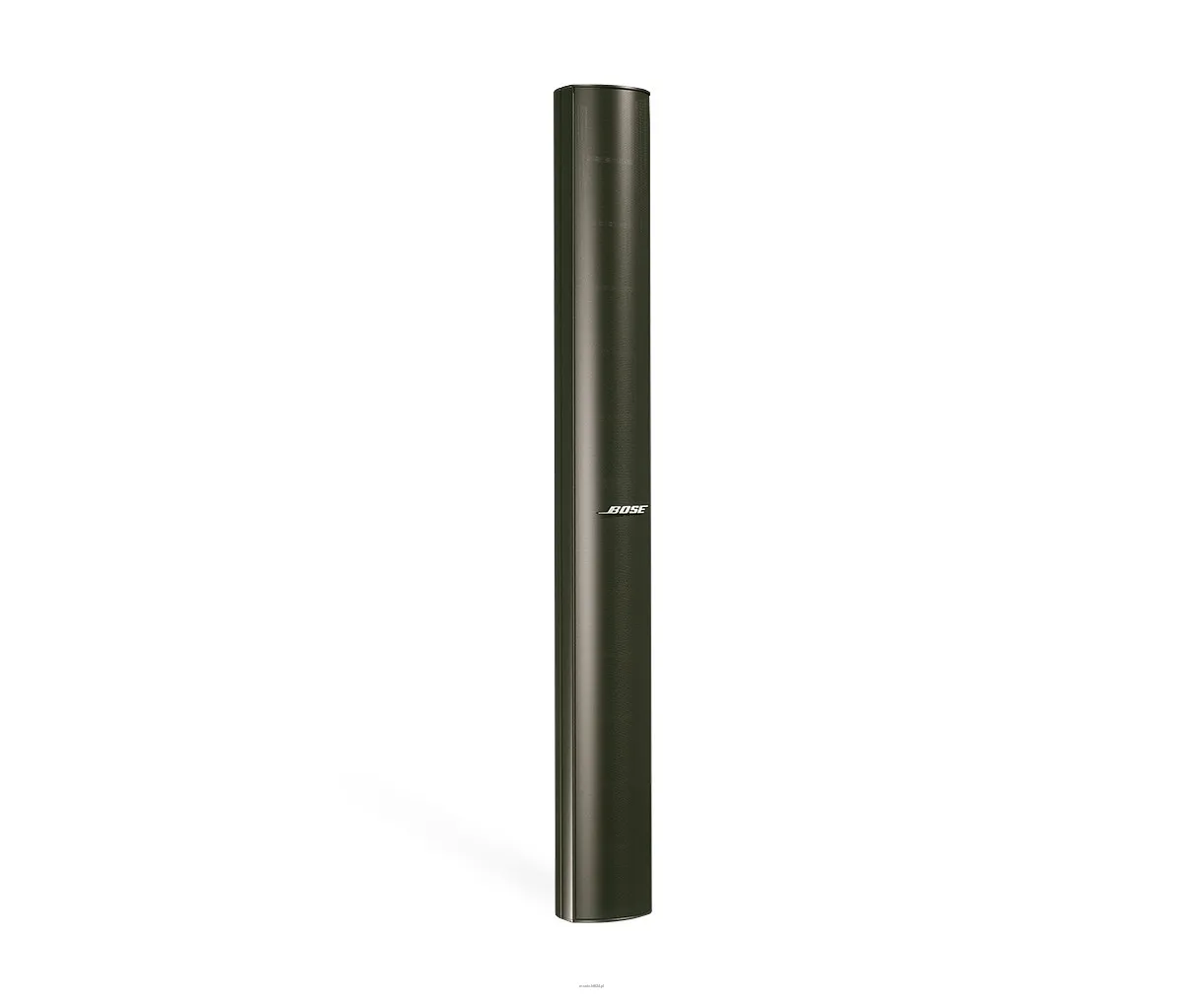

BOSE Panaray MA12 Pełnopasmowy liniowy zestaw głośnikowy

Zapewnia 145° pokrycie w poziomie. Przeznaczone do zapewnienia zrozumiałej mowy w wymagających akustycznie przestrzeniach. Smukła obudowa pasuje niemal do każdego wystroju. Zestaw głośnikowy jest elementem wieloprzetwornikowym z dedykowaną aktywną korekcją. Moduł składa się z dwunastu 2,25-calowych (57 mm) przetworników średnio-wysokotonowych, zamontowanych w pionowym układzie liniowym. Każdy przetwornik ma impedancję znamionową 6,2 ohm i podłączony szeregowo/równolegle daje łączną impedancję znamionową 8 ohm. Znamionowa pozioma dyspersja wynosi 145°, a pokrycie pionowe jest pasmem o stałej wysokości. Obciążalność ciągła zestawu to 300 W przy szumie różowym, ograniczonym w paśmie od 155 Hz do 12 kHz (±3 dB). Zestaw głośnikowy wyposażony jest w port akustyczny, strojony na 150 Hz. Wejście modułu stanowią dwa połączone równolegle złącza NL4 Neutrik® Speakon® i jedna dwuprzewodowa listwa izolująca. Obudowa zestawu MA12 wykonana jest z aluminium. Wymiary zewnętrzne wynoszą 984 mm x 105 mm x 128 mm. Masa wynosi 8,5 kg.

Tylko do zastosowań wewnątrz.

Cechy kluczowe

• Dwanaście 2,25-calowych (64 mm) przetworników, zamontowanych w układzie pionowym zapewnia szerokie pokrycie poziome przy precyzyjnej kontroli pokrycia pionowego
• Modułowa konstrukcja pozwala na montaż wielu elementów w układzie liniowym, co pozwala zwiększyć pokrycie pionowe, a także wydłuża zasięg systemu i zmniejsza niepożądane odbicia od podłogi/sufitu
• Pokrycie 145° w poziomie i 20° w pionie dla pojedynczego elementu. Rzeczywiste pokrycie pionowe zależy od ilości modułów w konfiguracji liniowej
• Charakterystyka średniowysokotonowa pozwala na elastyczność projektową. Dla wymagań pełnopasmowych należy stosować z zestawami niskotonowymi MB4, MB12 lub MB24
• Opcjonalne uchwyty pozwalają na łatwą instalację pojedynczych, lub łączonych modułów

Podsumowanie techniczne

Pasmo przenoszenia (+/-3 dB) 155 Hz - 12 kHz
Zakres częstotliwości (-10 dB) 100 Hz - 16 kHz
Nominalna dyspersja 145° H x 20° V
Obciążalność ciągła 300 W (1200 W szczytowo)
Czułość (SPL / 1 W @ 1 m) 88 dB SPL
Maksymalny SPL @ 1 m 113 dB SPL (119 dB SPL szczytowo)
Nominalna impedancja 8 Ω

Właściwości fizyczne

Obudowa Aluminium malowane proszkowo, czarne lub białe
Warunki środowiskowe Tylko do użytku wewnętrznego.
Złącza Dwa równoległe złącza Neutrik® NL4 Speakon®. Jedna dwupunktowa listwa zaciskowa
Zawieszenie / montaż Cztery gwintowane wkładki M6 (z tyłu)

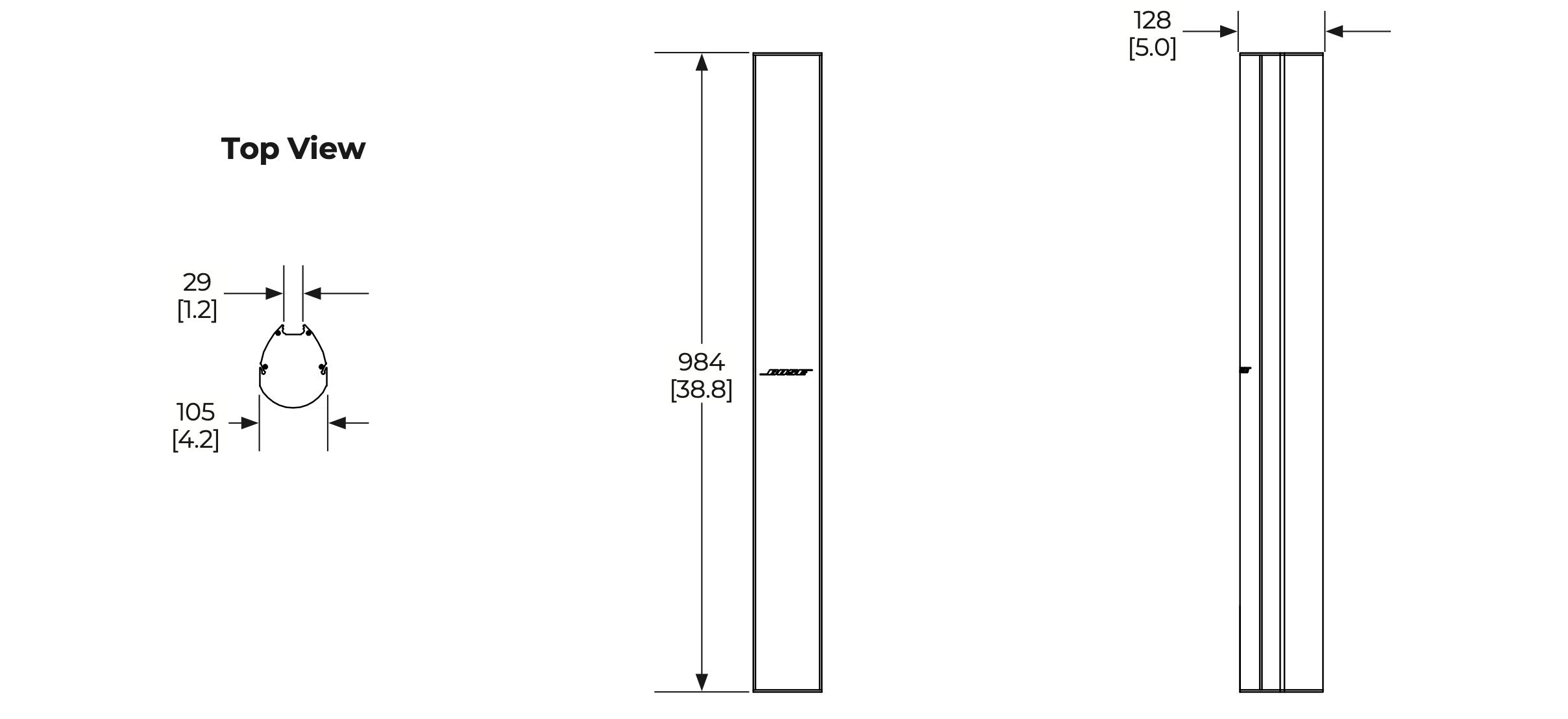

Wymiary 984 mm x 105 mm x 128 mm
Waga netto 8,5 kg

Wydajność systemu

Pasmo przenoszenia (+/-3 dB) 1     155 Hz - 12 kHz
Zakres częstotliwośc (-10 dB) 1     100 Hz - 16 kHz
Dyspersja nominalna 2     145° H x 20° V
Zalecany filtr górnoprzepustowy     125 Hz
Korekcja     Wymagana
Zabezpieczenia     PTC / Lampy
Obciążalność ciągła 3     300 W (1200 W szczyt)
Czułość (SPL / 1 W @ 1 m) 4     88 dB SPL
Maksymalne SPL @ 1 m 5     113 dB SPL (119 dB SPL szczyt)
Impedancja nominalna     8 Ω
Zawory transformatorowe (70/100 V)     Dostępny transformator  CVT-MA12EX

Sekcja głośnikowa

Układy     Dwanaście 2,25-calowych (57 mm) przetworników
Właściwości fizyczne
Obudowa     Aluminium malowane proszkowo, czarne lub białe
Maskownica     Stalowa wykończona proszkowo
Warunki środowiskowe     Tylko do użytku wewnątrz
Złącza     Dwa równoległe złącza Neutrik® NL4 Speakon®.
Jedna dwupunktowa listwa zaciskowa
Zawieszenie / montaż     Cztery gwintowane wkładki M6 (z tyłu)
Wymiary     984 mm x 105 mm x 128 mm
Masa netto    8.5 kg
Masa brutto    9.4 kg
