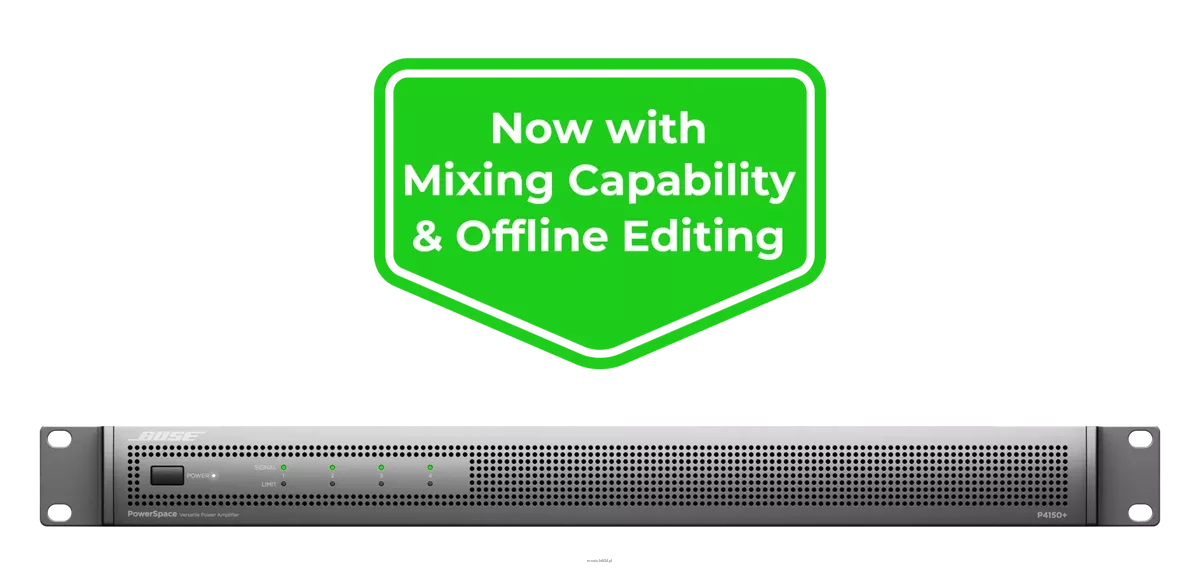

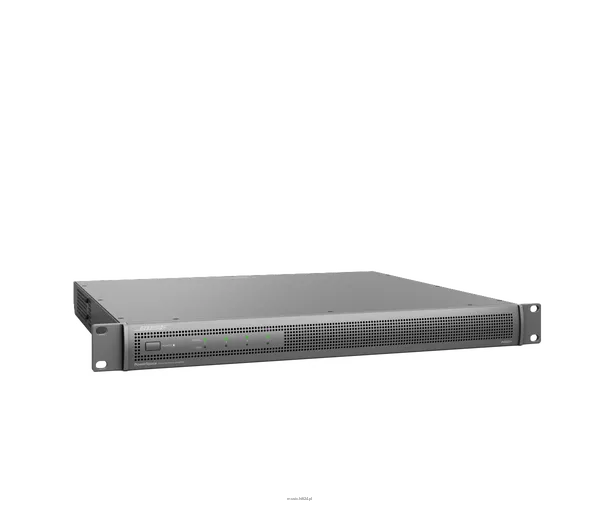

Bose Professional PowerSpace P4150+

Wzmacniacz Bose Professional PowerSpace P4150+ łączy w sobie moc i przetwarzanie DSP w kompaktowej obudowie 1RU z czterema kanałami, zaprojektowany do szybkich instalacji. Jest częścią kompleksowej platformy głośników, kontrolerów i oprogramowania, które wspierają instalatorów w dostarczaniu najwyższej jakości systemów nagłośnieniowych dla zastosowań komercyjnych.

Wzmacniacze Bose Professional PowerSpace+ oferują usprawniony proces konfiguracji. Wbudowane narzędzie do konfiguracji oraz intuicyjny interfejs przeglądarkowy prezentują najczęstsze zadania w logiczny sposób, co umożliwia szybsze przygotowanie systemu, skracając czas instalacji i zwiększając precyzję ustawień.

Po instalacji autorskie algorytmy zapewniają przewidywalną wydajność, a opcjonalne interfejsy — takie jak analogowe kontrolery strefowe ControlCenter — ułatwiają użytkowanie końcowym użytkownikom.

Dla wymagających zastosowań komercyjnych modele Bose Professional PowerSpace+ oferują połączenie wzmacniacza i DSP w jednym, zintegrowanym oraz łatwym w konfiguracji urządzeniu.

FUNKCJE

Pełna funkcjonalność miksowania: Możliwość miksowania i przypisywania źródeł wejściowych do poszczególnych stref odsłuchowych.

Moc 150 W na kanał: Bezproblemowa współpraca z głośnikami i kontrolerami Bose Professional, tworząc kompletny system nagłośnienia komercyjnego.

Wbudowany DSP: Obejmuje przetwarzanie SmartBass, routing, kontrolę poziomu, opóźnienia, limitery, korekcję głośników Bose Professional oraz korekcję wejść i stref.

Narzędzie PowerSpace Configuration Utility: Ułatwia konfigurację dzięki zintegrowanemu serwerowi internetowemu i intuicyjnemu interfejsowi przeglądarkowemu, umożliwiając sterowanie w czasie rzeczywistym z monitorowaniem sygnału i temperatury.

Opti-Voice Paging: Zapewnia płynne przejścia między muzyką a ogłoszeniami.
Zintegrowane funkcje do uproszczenia instalacji komercyjnych: Dedykowane wejście dla telefonów 600 Ω lub mikrofonu do ogłoszeń, niezależne wyjście 600 Ω dla muzyki w oczekiwaniu (music-on-hold) oraz wyjścia pomocnicze na poziomie liniowym, a także połączenie wyciszania NO/NC.

Niezależne od obciążenia wyjścia: Dostarczają pełną moc kanału zarówno dla obciążeń niskiej impedancji (4-8 Ω), jak i wysokiej impedancji (70/100V) bez potrzeby mostkowania.
Wyjścia I-Share: Podwajają poziom mocy przez połączenie prądu z dwóch kanałów.
Tryb automatycznego czuwania: Oszczędza energię, gdy sygnał audio spadnie poniżej określonego progu, a następnie wznowi pracę, gdy sygnał powróci.

Intuicyjna obsługa dla użytkownika końcowego: Opcjonalne analogowe kontrolery strefowe ControlCenter CC-1, CC-2 i CC-3 umożliwiają łatwą regulację głośności i wybór źródła.

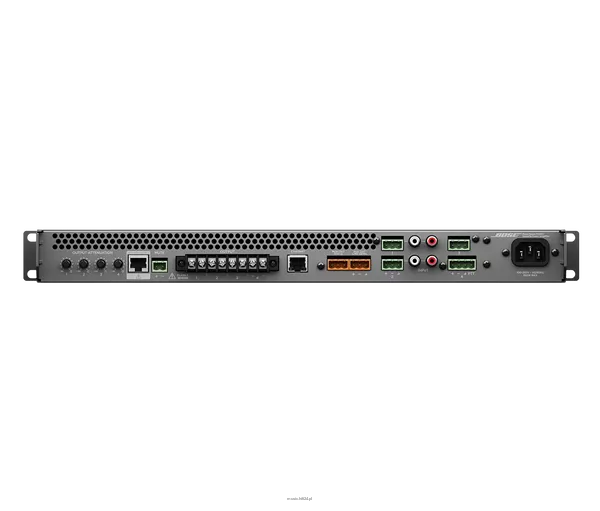

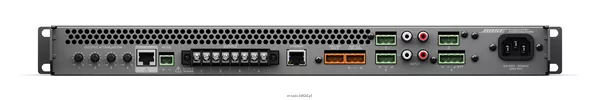

Tłumienie wyjścia (Output attenuation) 1, 2, 3, 4
Regulatory tłumienia dla każdego wyjścia. Obrót w prawo zmniejsza tłumienie, a obrót w lewo zwiększa tłumienie.

2.ControlCenter
Złącze wejściowe RJ-45 dla analogowych kontrolerów strefowych Bose Professional ControlCenter CC-1, CC-2, CC-3 lub konwertera CV41 4-do-1.

3.Wyciszenie (Mute)
Połączenie stykowe, w którym zwarcie złącza mute powoduje wyciszenie wszystkich wyjść. Polaryzację wyciszenia można odwrócić za pomocą przełącznika DIP.

4.Wyjście (Output)
8-terminalowy blok złączy do podłączenia głośników. Każdy kanał może dostarczyć do 150 W niezależnie od obciążenia: 4 Ω, 8 Ω, 70V lub 100V. Każda para wyjść może być łączona w trybie I-Share.

5.Ethernet
Podłącz wzmacniacz do przełącznika lub portu Ethernet w laptopie, aby skonfigurować go za pomocą przeglądarkowej aplikacji konfiguracyjnej.

6.Music-on-hold
Dedykowane złącze 600 Ω dla interfejsu muzyki na hold.

7.Wyjście pomocnicze (Auxiliary output)
Wyjście pomocnicze na poziomie liniowym.

8.Wejście (Input)

• Wejścia 1 i 2 obsługują zbalansowane wejścia liniowe (Euroblock) lub niezbalansowane wejścia (stereo RCA).
• Wejścia 3 i 4 są zbalansowane, a wejście 4 dodatkowo obsługuje wejście telefoniczne pagingowe 600 Ω lub dynamiczny mikrofon PTT/VOX.

9. Wejście zasilania (AC inlet)
Odłączenie kabla zasilającego podczas pracy wzmacniacza jest równoważne wyłączeniu za pomocą przełącznika zasilania na panelu przednim i jest akceptowalnym sposobem wyłączenia urządzenia.

Zastosowania

Zapewnia wszechstronność w szerokim zakresie zastosowań, takich jak:

Sklepy detaliczne
Restauracje i bary
Obiekty hotelarskie
Centra konferencyjne
Szkoły
Strefy pomocnicze

Specyfikacja techniczna

Wzmacniacz

Separacja kanałów (przesłuch): > 80 dB przy 1 kHz, > 65 dB przy 20 kHz
Zakres dynamiki: ≥ 100 dB przy mocy nominalnej, ważone A
Pasmo przenoszenia: 20 Hz – 20 kHz (±1 dB) przy 1 W, 4–8 Ω / 20 Hz – 20 kHz (±1 dB) przy 1 W z filtrem górnoprzepustowym 50 Hz, 70/100V
Wzmocnienie, wysoka impedancja: 35 dB (tryb 70V) / 38 dB (tryb 100V)
Wzmocnienie, niska impedancja: 29 dB
Maksymalna moc szczytowa: 300 W
Liczba kanałów: 4
Klasa mocy: Klasa D
Moc znamionowa: 150 W
THD+N: < 0,04% przy 1 kHz, 4–8 Ω, 70V/100V

Wejścia audio, analogowe

Kanały wejściowe: 4 zbalansowane, 2 niezbalansowane
Złącza: (3) 3-pinowe Euroblock, (1) 4-pinowy Euroblock, (2) pary stereo RCA
Impedancja wejściowa: 10 kΩ
Maksymalny poziom wejściowy: 22 dBu przy czułości 14 dBu
Czułość: -10 dBV, 4 dBu, 14 dBu

Wyjścia audio, analogowe

Kanały: 6 (4 głośnikowe + 2 pomocnicze)
Złącza: (1) 8-terminalowy blok, (1) 3-pinowy Euroblock (liniowy)

Fizyczne

Kolory: Szary
System chłodzenia: Wentylatory o zmiennej prędkości sterowane mikroprocesorem, przepływ powietrza od przodu do tyłu
Montaż: Rack-mount
Waga netto: 6,6 kg (14,6 lb)
Zakres temperatury pracy: 0 °C – 40 °C (32 °F – 104 °F)
Wymiary produktu (W×S×G): 44 mm × 483 mm × 420 mm (1,7 cala × 19,0 cala × 16,5 cala)
Miejsca w racku: 1
Waga wysyłkowa: 8,6 kg (19,0 lb)

Zgodność

EMC: Produkt spełnia wszystkie wymagania EN55103-2 dla środowiska elektromagnetycznego E2
Elektryczne

Złącze zasilania: Wejście IEC C14
Napięcie zasilania: 100–240 VAC (±10%), 50/60 Hz
Pobór mocy: 25 W (tryb czuwania), 325 W (maksymalnie)

Ogólne

Złącze interfejsu komputerowego: RJ-45 (Ethernet)
Aplikacje programowe: PowerSpace+ Configuration Utility (przeglądarka internetowa)
Wymagania systemowe: Google Chrome 64.0.3282.140 lub nowszy, Mozilla Firefox Quantum 58.0.2 lub nowszy, Microsoft Internet Explorer 11.2007.14393.0 lub nowszy, Microsoft Edge 38.14393.1066.0 lub nowszy

Wskaźniki i sterowanie

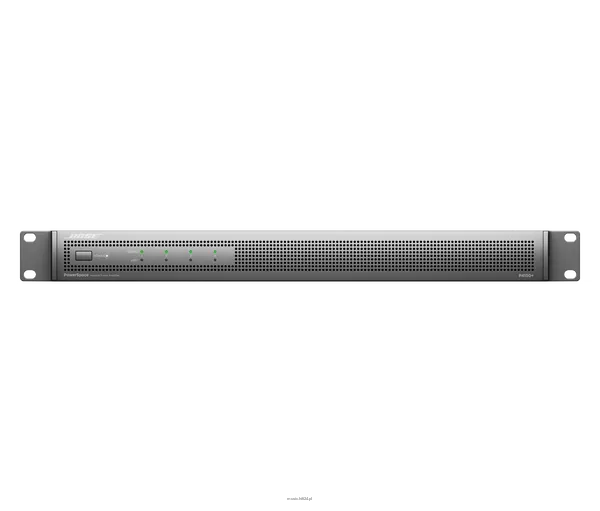

Sterowanie na panelu przednim: (1) dioda LED zasilania, (1) dioda LED sygnału wejściowego, (1) dioda LED limitu wyjścia
Sterowanie na panelu tylnym: RJ-45 do sterowników stref ControlCenter CC-1, CC-2 i CC-3, wyciszenie, regulatory tłumienia wyjścia
Wskaźniki LED statusu: (1) dioda LED zasilania/statusu, (4) diody LED sygnału wejściowego, (4) diody LED limitu wyjścia

Wbudowany DSP

Konwertery A/D i D/A: 48 kHz / 24-bit
Opóźnienie dźwięku: < 1 ms (wejście analogowe do wyjścia głośnikowego analogowego)
Rodzaje zwrotnic: Butterworth 6, 12, 18, 24 (±6/12/18/24 dB/oktawa)
Opóźnienie: 2 s
DSP włączony: Tak
Korekcja dźwięku:Wejście: 3-pasmowy EQ, paging
Głośnik: 9-pasmowy PEQ (±20 dB), notch, półkowy, filtry HPF/LPF, kompensacja niskich częstotliwości
Strefa: 7-pasmowy PEQ (±20 dB), notch, półkowy, filtry HPF/LPF
Limitery: Szczytowy i RMS napięciowy
Presety: Presety głośników Bose Professional
Funkcje przetwarzania: EQ wejść, EQ głośników, limitery napięciowe, konfiguracja ControlCenter, mikser matrycowy, wyciszenie/odwracanie polaryzacji wyjść

Zawartość opakowania

(1) 2-pinowy złącze Euroblock
(1) 4-pinowy złącze Euroblock
(1) Kabel zasilający IEC
(1) Przewodnik instalacji
(1) PowerSpace P4150+
(10) Widełki terminalowe, 14–16 AWG
(2) Zworki I-Share
(5) 3-pinowe złącza Euroblock

Dodatkowa opcja

Kontrolery stref Bose Professional ControlCenter CC-3 umożliwiają regulację głośności oraz wybór źródła A/B/C/D dla produktów ControlSpace. Dostępne są trzy modele w kolorze czarnym lub białym, które pasują do puszek elektrycznych 1-gang stosowanych w Ameryce Północnej, Europie i Japonii.

Seria ControlCenter:

Seria ControlCenter to zestaw pilotów zdalnego sterowania przeznaczonych do współpracy ze wzmacniaczami Bose Professional FreeSpace, PowerShare oraz procesorami ControlSpace. Trzy modele oferują:

CC-1: Regulację głośności
CC-2: Regulację głośności oraz wybór źródła A/B
CC-3: Regulację głośności oraz wybór źródła A/B/C/D
Modele ControlCenter:
Modele na rynek północnoamerykański i japoński są kompatybilne z osłonami ściennymi w stylu Decora (nie dołączone). Europejski model o wymiarach 86 × 86 mm dostarczany jest jako gotowa płytka ścienna.

Etykiety niestandardowe:
Każdy kontroler strefy zawiera arkusz z gotowymi etykietami, w tym dwie puste do spersonalizowanego oznaczenia.

Discovery Tool

CSP/PowerSpace+

Discovery Tool to aplikacja wspierająca urządzenia CSP oraz PowerSpace+, pozwalająca na:

Wykrywanie urządzeń w sieci i identyfikację ich adresów IP.
Konfigurację ustawień sieciowych.
Aktualizację oprogramowania układowego (firmware) w kompatybilnych urządzeniach.
Obsługiwane urządzenia:

Procesory CSP-428 i CSP-1248
Wzmacniacze PowerSpace P4150+ i P4300+
Cyfrowe kontrolery strefowe ControlCenter CC-1D, CC-2D, CC-3D
Dzięki intuicyjnemu interfejsowi narzędzie zapewnia szybki dostęp do konfiguracji i aktualizacji, wspierając płynną instalację i zarządzanie sprzętem Bose Professional.
