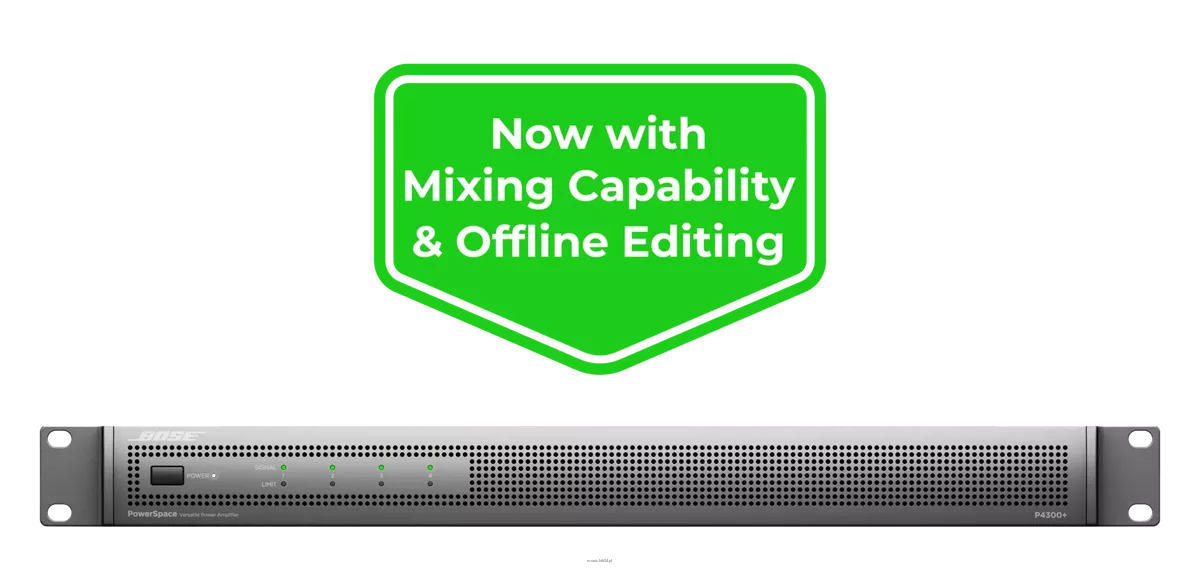

BOSE PowerSpace 4300+ wzmacniacz z DSP

W modelach PowerSpace+ zaprojektowanych do zastosowań komercyjnych klasy premium wzmacniacze i DSP są zintegrowane w jednym łatwym do skonfigurowania urządzeniu. Dzięki szybkiemu procesowi konfiguracji, wbudowanemu narzędziu konfiguracyjnemu oraz intuicyjnemu interfejsowi przeglądarkowemu, który logicznie przedstawia najczęstsze zadania, konfiguracja systemu jest szybsza, co skraca czas instalacji i zwiększa precyzję ustawień. Po zainstalowaniu opatentowane algorytmy zapewniają przewidywalną wydajność, a opcjonalne interfejsy, takie jak analogowe kontrolery stref ControlCenter, ułatwiają obsługę użytkownikom końcowym.

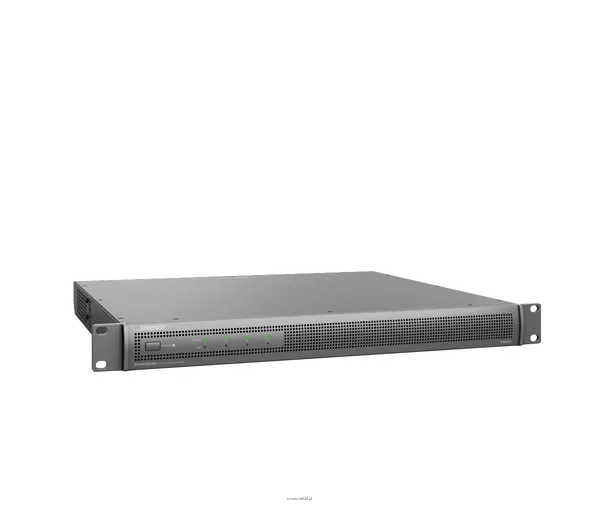

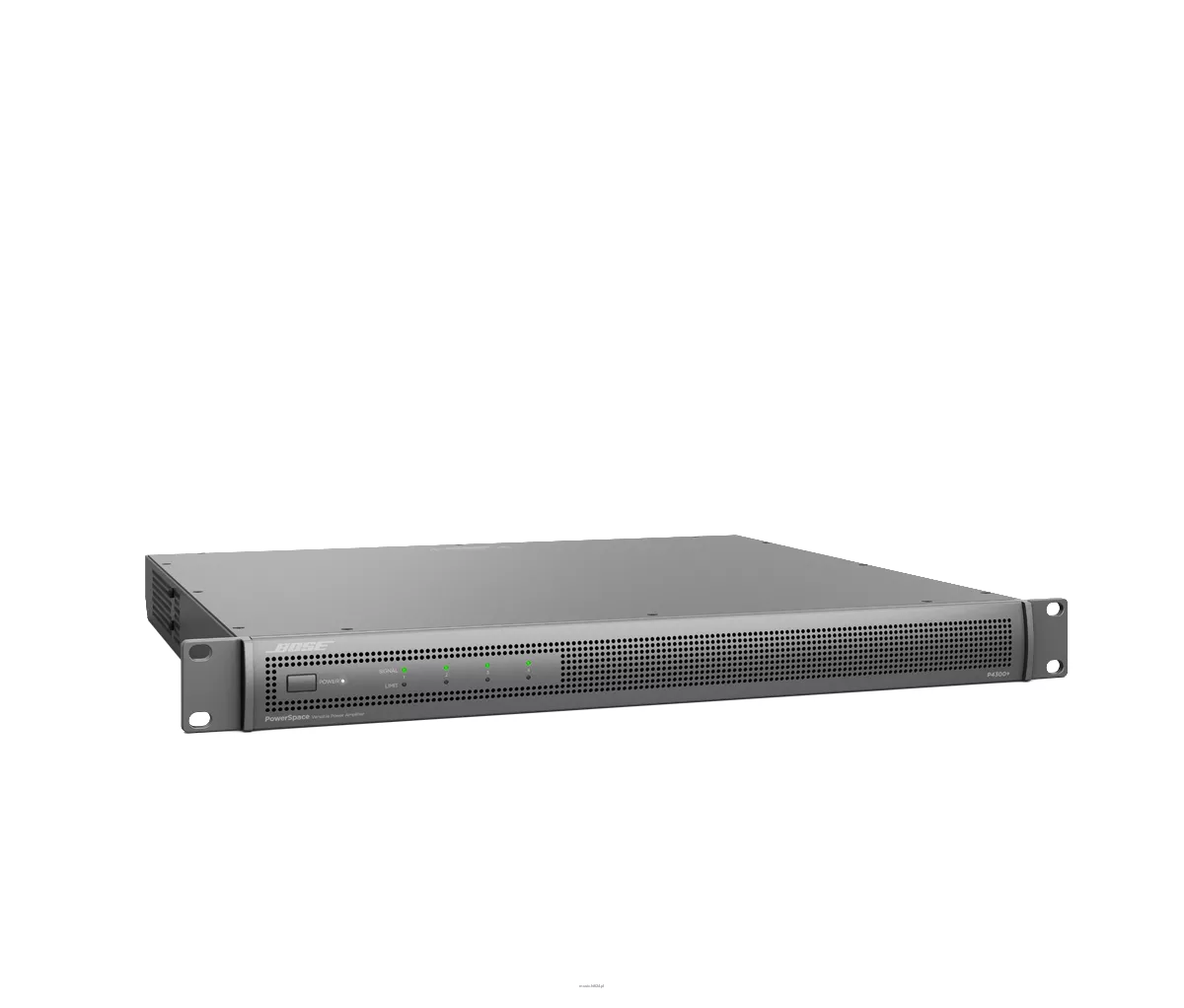

Wzmacniacz Bose Professional PowerSpace P4300+ łączy moc i DSP w kompaktowej, czterokanałowej konstrukcji 1RU, zaprojektowanej z myślą o szybkim montażu. Jest częścią kompleksowej platformy głośników, sterowników i oprogramowania, która umożliwia instalatorom efektywne dostarczanie najwyższej jakości systemów dźwiękowych.

Wzmacniacze Bose Professional PowerSpace+ oferują szybki proces konfiguracji dzięki wbudowanemu narzędziu konfiguracyjnemu i intuicyjnemu interfejsowi przeglądarkowemu, który logicznie przedstawia najczęstsze zadania.

Umożliwia to szybszą konfigurację systemu, skracając czas instalacji i zwiększając precyzję ustawień. Po zainstalowaniu opatentowane algorytmy zapewniają przewidywalną wydajność, a opcjonalne interfejsy — takie jak analogowe kontrolery strefowe ControlCenter — ułatwiają obsługę końcowym użytkownikom. W modelach Bose Professional PowerSpace+ wzmacniacze i DSP są zintegrowane w łatwym do skonfigurowania, wszechstronnym pakiecie, idealnym do zastosowań komercyjnych klasy premium.

FUNKCJE

Pełna funkcjonalność miksowania — pozwala łączyć źródła wejściowe i przypisywać je do poszczególnych stref odsłuchowych.
300 watów na kanał — współpracuje bezproblemowo z głośnikami i sterownikami Bose Professional, tworząc kompletne systemy dźwiękowe dla zastosowań komercyjnych.

Wbudowany DSP — obejmuje przetwarzanie SmartBass, trasowanie, kontrolę poziomu, opóźnienia, limitery, korekcję głośników Bose Professional oraz korekcję wejściową i strefową.
Narzędzie PowerSpace Configuration Utility — ułatwia konfigurację za pomocą zintegrowanego serwera sieciowego i intuicyjnego interfejsu przeglądarkowego, umożliwiając kontrolę w czasie rzeczywistym, w tym monitorowanie sygnału i temperatury.

Opti-Voice paging — zapewnia płynne przejścia między muzyką a komunikatami głosowymi.
Zintegrowane funkcje upraszczające instalacje komercyjne — dedykowane wejście dla systemów telefonicznych lub mikrofonów 600 Ω, niezależne wyjścia muzyki w oczekiwaniu (music-on-hold) 600 Ω i wyjścia liniowe aux, a także połączenie wyciszenia NO/NC.

Niezależne obciążeniowo wyjścia — dostarczają pełną moc kanałów zarówno do obciążeń niskoimpedancyjnych (4-8 Ω), jak i wysokoimpedancyjnych (70/100V) bez potrzeby mostkowania.
Wyjścia I-Share — umożliwiają podwojenie poziomu mocy poprzez połączenie prądów dwóch kanałów.
Tryb automatycznego czuwania — oszczędza energię, gdy sygnał audio spada poniżej ustawionego progu, i wybudza się po powrocie sygnału audio.

Intuicyjna obsługa dla użytkowników końcowych — opcjonalne analogowe kontrolery strefowe ControlCenter CC-1, CC-2 i CC-3 umożliwiają łatwą regulację głośności i wybór źródła dźwięku.

Zastosowania

Zaprojektowany do szerokiego zakresu zastosowań, w tym:

Sklepy detaliczne
Restauracje i bary
Obiekty hotelarskie
Centra konferencyjne
Szkoły
Strefy dodatkowe (auxiliary zones)

Dane techniczne

1. Tłumiki wyjściowe (Output attenuation 1, 2, 3, 4):

   Tłumiki dla każdego wyjścia. Obrót w prawo zmniejsza tłumienie, a obrót w lewo je zwiększa.

2. ControlCenter:

   Złącze wejściowe RJ-45 przeznaczone wyłącznie dla kontrolerów stref analogowych Bose Professional ControlCenter CC-1, CC-2, CC-3 lub konwertera CV41 (4-do-1).

3. Wyciszenie (Mute):

   Połączenie zamykające obwód, które po zwarciu wycisza wszystkie wyjścia. Polaryzacja wyciszenia może zostać odwrócona za pomocą przełącznika DIP.

4. Wyjście (Output):

   Złącze blokowe 8-stykowe do podłączenia głośników. Każdy kanał może dostarczyć do 300 watów mocy niezależnie od obciążenia (4 Ω, 8 Ω, 70V lub 100V). Każda para wyjść może być łączona w trybie I-Share.

5. Ethernet:

   Umożliwia podłączenie wzmacniacza do przełącznika lub portu Ethernet laptopa w celu konfiguracji za pomocą narzędzia konfiguracyjnego opartego na przeglądarce.

6. Music-on-hold:

   Dedykowane wejście 600 Ω do muzyki w oczekiwaniu (music-on-hold).

7. Wyjście pomocnicze (Auxiliary output):

   Wyjście liniowe pomocnicze.

8. Wejścia (Input):

   Wejścia 1 i 2 obsługują zbalansowane wejścia liniowe (Euroblock) lub niezbalansowane wejścia (stereo RCA).Wejścia 3 i 4 są zbalansowane, a Wejście 4 obsługuje również wejście telefoniczne 600 Ω lub dynamiczny mikrofon PTT/VOX.

9. Złącze zasilania AC (AC inlet):

   Odłączenie przewodu zasilającego, gdy wzmacniacz jest włączony, jest równoważne wyłączeniu urządzenia za pomocą przełącznika zasilania na przednim panelu i jest akceptowalnym sposobem wyłączania.

SPECYFIKACJA TECHNICZNA

WZMOCNIENIE

Separacja kanałów (przesłuchy): > 80 dB przy 1 kHz, > 65 dB przy 20 kHz
Zakres dynamiczny: ≥ 100 dB przy znamionowej mocy, ważony A
Pasmo przenoszenia: 20 Hz – 20 kHz (±1 dB) przy 1 W, 4–8 Ω / 20 Hz – 20 kHz (±1 dB) przy 1 W z filtrem dolnozaporowym 50 Hz, 70/100V
Wzmocnienie, wysoka impedancja: 35 dB, tryb 70V / 38 dB, tryb 100V
Wzmocnienie, niska impedancja: 32 dB
Maksymalna moc szczytowa, symetryczna: 600 W
Liczba kanałów: 4
Klasa mocy: Klasa D
Moc znamionowa, symetryczna: 300 W
THD+N: < 0,04% przy 1 kHz, 4–8 Ω, 70V/100V

WEJŚCIA AUDIO, ANALOGOWE

Kanały wejściowe: 4 zbalansowane, 2 niezbalansowane
Złącza: (3) Euroblock 3-pinowe, (1) Euroblock 4-pinowy, (2) pary stereo RCA
Impedancja wejściowa: 10 kΩ
Maksymalny poziom wejściowy: 22 dBu przy czułości 14 dBu
Czułość: -10 dBV, 4 dBu, 14 dBu

WYJŚCIA AUDIO, ANALOGOWE

Kanały: 6 (4 głośniki + 2 pomocnicze)
Złącza: (1) złącze blokowe 8-stykowe, (1) Euroblock 3-pinowe, liniowe

FIZYCZNE

Kolory: Szary
System chłodzenia: Wentylatory o zmiennej prędkości sterowane mikroprocesorem, przepływ powietrza od przodu do tyłu
Mocowanie: Rack-mounting
Waga netto: 14,6 lb (6,6 kg)
Zakres temperatur pracy: 0 °C do 40 °C (32 °F do 104 °F)
Wymiary produktu (W×S×G): 44 mm × 483 mm × 420 mm (1,7 cala × 19,0 cala × 16,5 cala)
Miejsce w racku: 1
Waga transportowa: 19,0 lb (8,6 kg)

ZGODNOŚĆ

EMC: Produkt spełnia wszystkie wymagania EN55103-2 dotyczące odporności na zakłócenia w środowisku elektromagnetycznym E2.

ELEKTRYCZNE

Złącze zasilania: IEC C14
Napięcie zasilania: 100–240 VAC (±10%), 50/60 Hz
Pobór mocy AC: 25 W w trybie czuwania, 570 W maksymalnie

OGÓLNE

Połączenie z komputerem: RJ-45 (Ethernet)
Aplikacje oprogramowania: PowerSpace+ Configuration Utility (przeglądarka internetowa)
Wymagania systemowe: Google Chrome 64.0.3282.140 lub nowszy / Mozilla Firefox Quantum 58.0.2 lub nowszy / Microsoft Internet Explorer 11.2007.14393.0 lub nowszy / Microsoft Edge 38.14393.1066.0 lub nowszy

WSKAŹNIKI I STEROWANIE

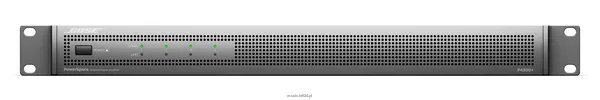

Sterowanie, przedni panel: (1) dioda LED zasilania, (1) dioda LED sygnału wejściowego, (1) dioda LED limitu wyjścia
Sterowanie, tylny panel: RJ-45, wejście zdalne dla kontrolerów stref ControlCenter CC-1, CC-2 i CC-3, wyciszenie, tłumiki wyjść
Wskaźniki LED: (1) dioda LED zasilania/statusu, (4) diody LED sygnału wejściowego, (4) diody LED limitu wyjścia

INTEGRACJA DSP

Konwertery A/D i D/A: 48 kHz / 24-bit
Opóźnienie audio: < 1 ms, wejście analogowe do wyjścia głośnikowego analogowego
Rodzaje filtrów: Butterworth 6 (±6 dB/octave), Butterworth 12 (±12 dB/octave), Butterworth 18 (±18 dB/octave), Butterworth 24 (±24 dB/octave)
Opóźnienie: 2 s
Obsługa DSP: Tak
Korekcja:Wejście: Korekcja 3-pasmowa, funkcja paging
Głośnik: Korekcja 9-pasmowa PEQ (±20 dB), notch, shelving, high-pass, low-pass, kompensacja niskich częstotliwości
Strefa: Korekcja 7-pasmowa PEQ (±20 dB), notch, shelving, high-pass, low-pass
Limitery: Szczytowe napięcie, RMS napięcie
Presety: Presety głośników Bose Professional
Funkcje przetwarzania: Korekcja wejścia, korekcja głośnika, limiter szczytowego napięcia, limiter RMS napięcia, konfiguracja ControlCenter, mikser matrycowy, wyciszenie/odwrócenie polaryzacji wyjścia

ZAWARTOŚĆ OPAKOWANIA

(1) Złącze Euroblock 2-pinowe
(1) Złącze Euroblock 4-pinowe
(1) Przewód zasilający IEC
(1) Instrukcja instalacji
(1) PowerSpace P4300+
(10) Widełki terminalowe, 14–16 AWG
(2) Zworki I-Share
(5) Złącza Euroblock 3-pinowe

Dodatkowa opcja

Kontrolery stref Bose Professional ControlCenter CC-3 umożliwiają regulację głośności oraz wybór źródła A/B/C/D dla produktów ControlSpace. Dostępne są trzy modele w kolorze czarnym lub białym, które pasują do puszek elektrycznych 1-gang stosowanych w Ameryce Północnej, Europie i Japonii.

Seria ControlCenter:

Seria ControlCenter to zestaw pilotów zdalnego sterowania przeznaczonych do współpracy ze wzmacniaczami Bose Professional FreeSpace, PowerShare oraz procesorami ControlSpace. Trzy modele oferują:

CC-1: Regulację głośności
CC-2: Regulację głośności oraz wybór źródła A/B
CC-3: Regulację głośności oraz wybór źródła A/B/C/D
Modele ControlCenter:
Modele na rynek północnoamerykański i japoński są kompatybilne z osłonami ściennymi w stylu Decora (nie dołączone). Europejski model o wymiarach 86 × 86 mm dostarczany jest jako gotowa płytka ścienna.

Etykiety niestandardowe:
Każdy kontroler strefy zawiera arkusz z gotowymi etykietami, w tym dwie puste do spersonalizowanego oznaczenia.

Discovery Tool

CSP/PowerSpace+

Discovery Tool to aplikacja wspierająca urządzenia CSP oraz PowerSpace+, pozwalająca na:

Wykrywanie urządzeń w sieci i identyfikację ich adresów IP.
Konfigurację ustawień sieciowych.
Aktualizację oprogramowania układowego (firmware) w kompatybilnych urządzeniach.
Obsługiwane urządzenia:

Procesory CSP-428 i CSP-1248
Wzmacniacze PowerSpace P4150+ i P4300+
Cyfrowe kontrolery strefowe ControlCenter CC-1D, CC-2D, CC-3D
Dzięki intuicyjnemu interfejsowi narzędzie zapewnia szybki dostęp do konfiguracji i aktualizacji, wspierając płynną instalację i zarządzanie sprzętem Bose Professional.
