ECLER WiSpeak WiSpeak CORE to urządzenie nadawcze, które paruje się z głośnikami w celu stworzenia sieci bezprzewodowej WiSpeak. Jego główne funkcje to parowanie i wysyłanie treści audio do wszystkich głośników

Ecler WiSpeak CORE – jednostka centralna systemu bezprzewodowego audio

WiSpeak CORE to nadajnik, który komunikuje się ze wszystkimi urządzeniami odbiorczymi, tworząc bezprzewodową sieć audio WiSpeak i pełniąc rolę jednostki centralnej (Master Unit). Jego główne zadania to parowanie oraz przesyłanie sygnału audio do odbiorników (TUBE, CUBE), utrzymywanie stabilnej komunikacji z nimi oraz – w razie potrzeby – indywidualna konfiguracja każdego z urządzeń.

CORE odpowiada także za globalne ustawienia systemu, takie jak wybór aktywnego źródła dźwięku, korekcja (EQ), poziomy wyjściowe i inne parametry systemowe.

W połączeniu z głośnikami TUBE, CUBE i GLOBE umożliwia prostą i szybką instalację bezprzewodowego systemu audio o zasięgu do 500 m².

Urządzenie współpracuje z aplikacją WiSpeak Grip (dostępną na Android i iOS), która umożliwia zaawansowaną konfigurację oraz precyzyjne dostrojenie profesjonalnego systemu audio.

Funkcje

Zasilanie: zewnętrzny, uniwersalny zasilacz (100–240 V AC, 50–60 Hz)
Kompatybilność z aplikacją WiSpeak Grip: konfiguracja i sterowanie systemem przez Bluetooth® (Android / iOS)
3 wejścia audio:

Analogowe stereo, niezbalansowane (2 x RCA)
Analogowe stereo, zbalansowane (2 x Euroblock 3-pin)
Bluetooth®, klasa 1 (zasięg do 25 m)
1 x sygnał audio WiSpeak: transmitowany bezprzewodowo jako konwersja mono z wybranego wejścia
1 x wyjście AUX OUT (analogowe): kopia transmitowanego sygnału WiSpeak – możliwość podłączenia zewnętrznych urządzeń audio (np. wzmacniaczy, mikserów, subwooferów)
Port MUTE: umożliwia wyciszenie systemu po zwarciu zewnętrznego styku beznapięciowego
Port REMOTE: umożliwia podstawową regulację głośności przez użytkownika końcowego – w zakresie zaprogramowanym – za pomocą panelu ściennego WPaVOL lub kompatybilnego
Obsługa do 24 odbiorników na jeden nadajnik (TUBE, CUBE, GLOBE)

Możliwość rozbudowy systemu przez dodanie kolejnego nadajnika do istniejącego odbiornika – tworzy drugą sieć WiSpeak współdzielącą dźwięk i głośność z główną

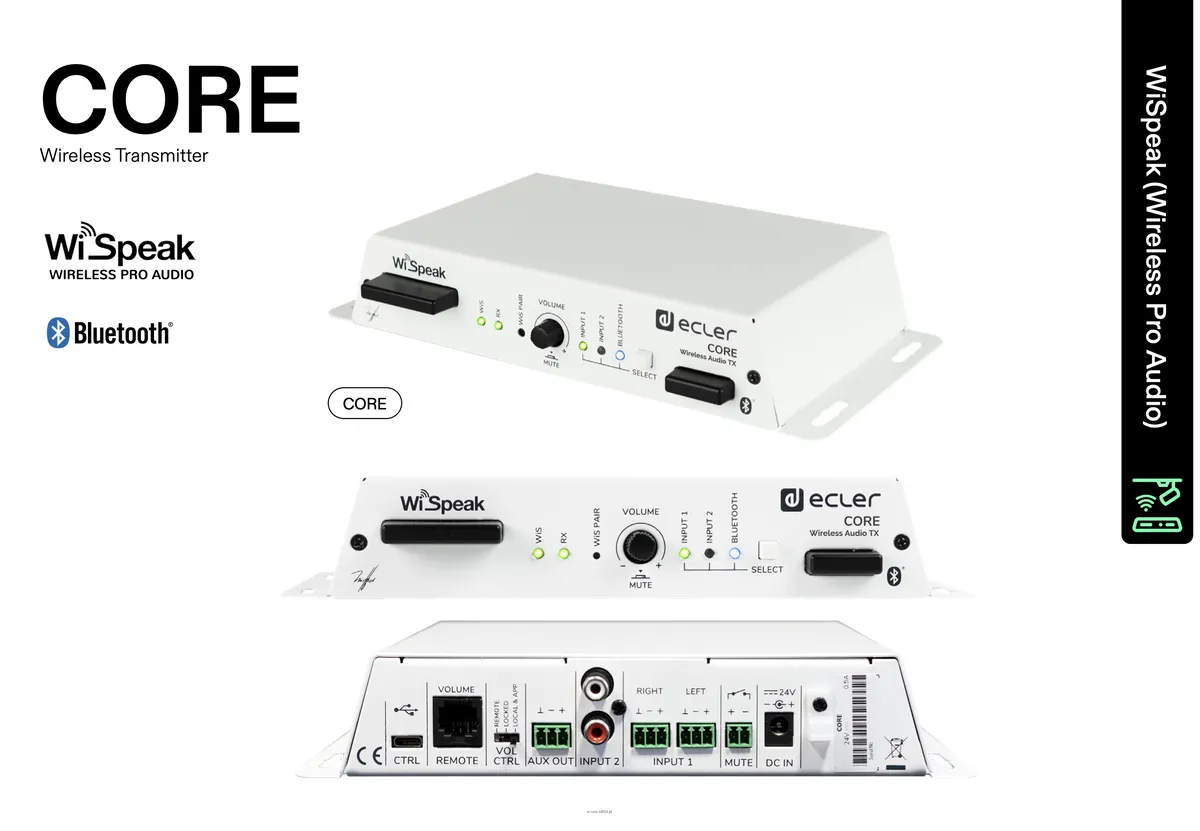

Panel przedni:

Przycisk wyboru źródła (wejścia)
Pokrętło główne (Master Volume)
Przycisk PAIR do szybkiego parowania odbiorników z nadajnikiem
Wskaźniki LED
Rekomendowany maksymalny zasięg: do 12 metrów między CORE a każdym sparowanym odbiornikiem, przy zachowaniu linii prostej
Port USB-C (serwisowy): do aktualizacji oprogramowania (nie służy jako zasilanie)

Specyfikacja techniczna

WiS (bezprzewodowy cyfrowy sygnał audio – RF)

Pasmo częstotliwości: U-NII 5.1 – 5.8 GHz (obsługiwane na całym świecie)
Kanały RF: do 24 kanałów bez nakładania
Obsługa DFS: Tak
Zasięg transmisji: do 12 m od nadajnika (TX) do sparowanego odbiornika (RX), w linii prostej
Kanały audio: WiSpeak CH 1 & 2
Transmisja audio: 24-bit bez kompresji, 48 kHz
Rozdzielczość próbkowania audio: TBC
Częstotliwość próbkowania audio: 48 kHz
Pasmo przenoszenia: 10 Hz – 20 kHz (–1 dB)
Przetworniki cyfrowe (ADC/DAC): rozdzielczość 24 bity
Zakres dynamiczny:

ADC: 96 dB
DAC: 98 dB
Opóźnienia:

TX Audio IN → TX AUX OUT: <700 μs
TX Audio IN → RX AUX OUT: <6 ms
TX Audio IN → RX Speaker: <6 ms
Czas parowania: do 120 s
Czas ponownego połączenia: do 120 s
WEJŚCIA AUDIO (analogowe)

Liczba wejść: 2
Typy złącz:

IN1: 2 x RCA (niezbalansowane)
IN2: 2 x Euroblock 2-pin (zbalansowane)
Czułość wejściowa: –10 dBV do 0 dBV
Impedancja wejściowa: >20 kΩ
THD + Szumy: <0,015% (IN1 & IN2)
Tłumienie sygnału wspólnego (CMRR): >60 dB @ 1 kHz (IN2)
WEJŚCIE BLUETOOTH

Wersja: Bluetooth 5.0, klasa 1
Zasięg: do 25 m (w idealnych warunkach)
Profile: A2DP 1.3 / AVRCP 1.6 / HFP 1.6 / HSP 1.2
Obsługiwane kodeki: SBC, AAC
WYJŚCIA AUDIO (analogowe)

Liczba wyjść: 1 x AUX OUT (analogowe, mono)
Typ złącza: Euroblock 3-pin, zbalansowane
Impedancja wyjściowa: 10 kΩ
ZŁĄCZA STERUJĄCE

Port USB-C: tylko do aktualizacji oprogramowania
Zdalne sterowanie analogowe: złącze RJ-45, kompatybilne z panelami WPa (regulacja głośności)
Wejście MUTE: Euroblock 2-pin, styk normalnie otwarty
ZASILANIE

Typ zasilania: zewnętrzny, uniwersalny zasilacz
Wymagania sieciowe: 100–240 V AC @ 50–60 Hz (zasilanie przez dołączony adapter DC)
Wejście zasilania: 24 V DC
Pobór prądu: 0,5 A przy 24 V
MONITOROWANIE I KONTROLA

Parowanie odbiorników: przez aplikację WiSpeak Grip lub przycisk na panelu przednim
Wybór źródła: przez aplikację WiSpeak Grip lub przycisk na panelu przednim
Regulacja głośności: przez aplikację / panel / pilot zdalny
Regulacja tonów: przez aplikację WiSpeak Grip
Wyciszenie (MUTE): przez aplikację lub zewnętrzne wejście (GPI)
Wskaźniki LED: WiS, RX, WiS PAIR, SOURCE SELECT
Komunikacja: przez aplikację
Przetwarzanie: TBC
Programowanie i kontrola: aplikacja WiSpeak Grip
FIZYCZNE

Opcje instalacji: na ścianie lub pod powierzchnią (np. stół, półka, szafka)
Materiał obudowy: TBC
System montażu: TBC
Temperatura pracy: –10°C do 40°C
Wilgotność pracy: <85% RH
Temperatura przechowywania: –10°C do 40°C
Wilgotność przechowywania: <90% RH
Akcesoria opcjonalne: panel ścienny WPaVOL do regulacji głośności
Kolor wykończenia: biały (RAL 9003) – TBC
Wymiary: 225 x 120 x 40 mm / 8.9 x 4.7 x 1.6 cala (szer. x wys. x gł.)
Waga: 0,8 kg / 1.76 lb
Ilość w opakowaniu: 1 sztuka
Wymiary przesyłki: 510 x 60 x 210 mm / 20.07 x 2.36 x 8.27 cala
Waga przesyłki: TBC

Aplikacja.

WiSpeak Grip – mobilna aplikacja do konfiguracji i sterowania systemem audio
WiSpeak Grip to aplikacja dostępna na urządzenia z systemem Android i iOS, służąca do konfiguracji oraz codziennego zarządzania bezprzewodowym systemem audio WiSpeak.

Kompatybilność:

Android 5.0 lub nowszy
iOS 11 lub nowszy
System WiSpeak składa się z jednej jednostki nadawczej (model CORE) oraz od 1 do maksymalnie 24 jednostek odbiorczych (modele TUBE, CUBE lub GLOBE). Aplikacja pozwala na:

parowanie urządzeń,
wybór źródła sygnału,
regulację głośności,
korekcję barwy dźwięku,
zarządzanie konfiguracją całego systemu.
Dzięki WiSpeak Grip użytkownik ma pełną kontrolę nad profesjonalnym systemem audio – wygodnie i bezprzewodowo.
